Introduction

Ce guide explique étape par étape la méthode la plus simple pour importer des assemblages au format STEP dans CATIA V5 tout en conservant l’intégrité de l’assemblage, et montre comment enregistrer chaque pièce individuellement en tant que fichier CATPart séparé pour une gestion facilitée.

Importer l’assemblage STEP dans CATIA

Mechanical parts flowing into a CATIA interface, representing the import of a STEP assembly file.

1. Lancer CATIA V5

2. Configurer les paramètres d’importation pour fichiers STEP :

  • Allez dans : Outils → Options → Général → Compatibilité → STEP
  • Choisissez si vous souhaitez que les sous-assemblages soient créés en tant qu’assemblages distincts ou conservés comme composants dans le contexte de l’assemblage principal.

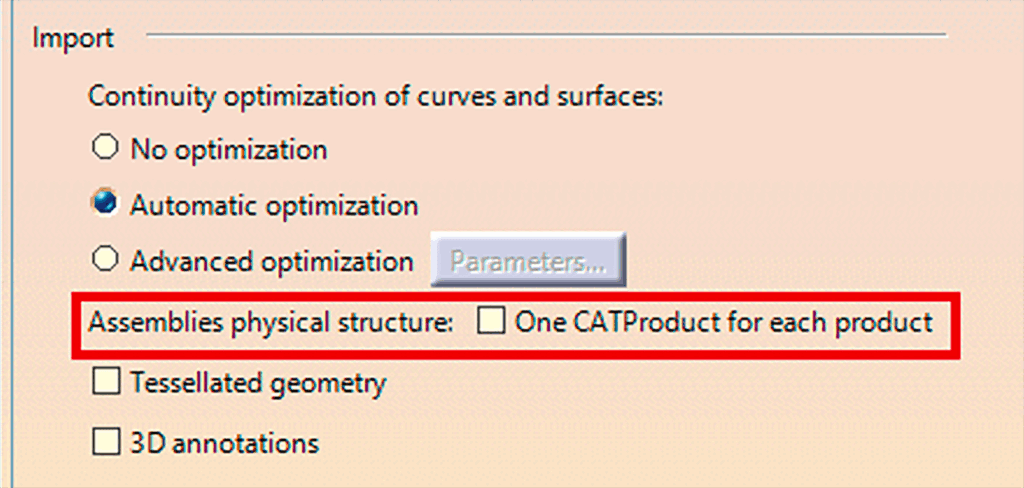

IMAGE BTW 1 AND 2

3. Ouvrir votre fichier STEP :

  • Sélectionnez : Fichier → Ouvrir (Open)
  • Dans le navigateur de fichiers, définissez le type de fichier : STEP (*.stp ; *.step)
  • Sélectionnez votre fichier d’assemblage STEP et cliquez sur Ouvrir (Open).

Vous avez maintenant importé avec succès votre assemblage STEP dans CATIA V5.

Enregistrement de pièces individuelles à partir d’un assemblage STEP importé

Une fois l’assemblage STEP importé, suivez ces étapes pour enregistrer facilement chaque pièce individuelle dans un fichier CATPart distinct.

Five mechanical brackets on a white background, with one part in red to indicate selection for manual saving in CATIA.

Méthode B : Enregistrement manuel des composants

Pour les petits assemblages, vous pouvez préférer enregistrer chaque pièce manuellement.

1. Sélectionner un composant individuel :

  • Expansionner l’arborescence de votre produit.
  • Faites un clic droit sur le composant à enregistrer individuellement, puis sélectionnez Ouvrir dans une nouvelle fenêtre (Open in New Window) dans le sous-menu contextuel “Objet …”.

2. Enregistrer en tant que CATPart :

  • Dans la nouvelle fenêtre, cliquez sur : Fichier → Enregistrer sous (Save As)
  • Sélectionnez le type : CATPart (*.CATPart)
  • Nommez et enregistrez le fichier selon vos besoins.

Répétez ce processus pour chaque pièce que vous souhaitez sauvegarder séparément.

Bonnes pratiques supplémentaires

Suivez ces conseils pour une expérience fluide et sans erreur :

1. Configurer correctement vos options d’importation avant d’ouvrir un fichier STEP.

Utilisez l’option « Un CATProduct pour chaque produit » si vous souhaitez conserver la structure du produit d’origine.

2. Vérifiez la géométrie

Faites une vérification rapide après ouverture pour vous assurer qu’aucun composant n’a été déplacé ou omis.

3. Conservez les fichiers d’origine

Gardez toujours une copie de sauvegarde du fichier STEP original comme référence.

4. Utilisez une convention de nommage claire

Des noms clairs, concis et descriptifs facilitent l’organisation et la collaboration.

Conclusion

Importez vos assemblages STEP dans CATIA V5 en toute confiance tout en maintenant la structure d’assemblage, et enregistrez facilement les pièces individuellement pour une gestion de projet efficace.
