Conversion d’une Surface en Entité Solide dans CATIA V5

Introduction

Ce guide étape par étape vous explique comment convertir une surface en entité solide dans CATIA V5 en utilisant des méthodes fiables comme Remplissage (Close Surface) et Surface Épaisse (Thick Surface), ainsi que des conseils pour combler les écarts.

Étape 1 : Préparer et Vérifier la Géométrie de la Surface

1. Lancer CATIA V5 :

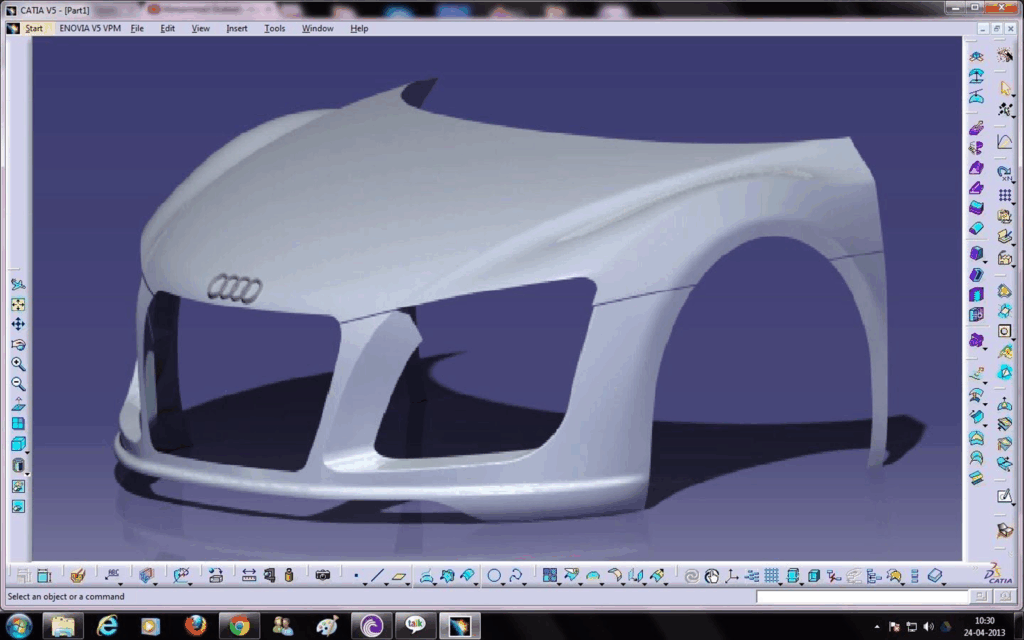

Ouvrez votre modèle dans l’atelier Wireframe and Surface Design ou Generative Shape Design, selon les licences qui vous sont disponibles.

2. Si vous travaillez avec plusieurs entités surfaciques, utilisez l’outil d’analyse pour détecter s’il y a des écarts indésirables:

• Allez dans : Insertion → Analyse → Analyse de connexion (Connect Checker Analysis)
• Choisissez les surfaces que vous voulez analyser et repérez les arêtes ouvertes ou les zones mises en surbrillance.3.

3. Fermer les écarts (si nécessaire) :

• Utilisez la commande Assemblage (Join) dans la barre d’outils Opérations pour combiner plusieurs surfaces en une seule surface assemblée, en ajustant la tolérance d’écarts au besoin. Les écarts inférieurs à 0,1 mm peuvent être comblés avec cet outil.
• Utilisez la commande Remplissage (Fill) dans la barre d’outils Surfaces pour boucher les trous ou ouvertures entre plusieurs surfaces ou arêtes.

Étape 2 : Convertir la Surface en Solide

Une fois votre surface finalisée, vous pouvez utiliser l’une des méthodes suivantes pour la convertir en élément solide.

Méthode A (Recommandée) : Remplissage (Close Surface)

Idéale si votre surface forme un volume complètement fermé.

1. Passez à l’atelier Part Design : Démarrer → Conception Mécanique → Part Design

2. Utilisez la commande Remplissage (Close Surface) dans la barre d’outils Composants issus d’une surface (Surface-based features) :

3. Sélectionnez votre surface (fonctionne mieux si elle forme un volume complètement fermé).

4. Cliquez sur OK.

Méthode B : Surface Épaissie (Thick Surface)

À utiliser si vous souhaitez ajouter de l’épaisseur à une surface existante.

1. Passez à l’atelier Part Design : Démarrer → Conception Mécanique → Part Design

2. Utilisez la commande Surface Épaissie (Thick Surface) dans la barre d’outils Composants issus d’une surface (Surface-based features):

• Sélectionnez la surface.
• Indiquez l’épaisseur souhaitée dans une ou deux directions.
• Cliquez sur OK.

Bonnes Pratiques Supplémentaires

1. Importez avec précaution.

Si vous travaillez à partir d’une géométrie importée (par ex. STEP/IGES), analysez toujours les écarts avant de tenter une conversion en solide.

2. Vérifiez votre solide en sectionnant le modèle.

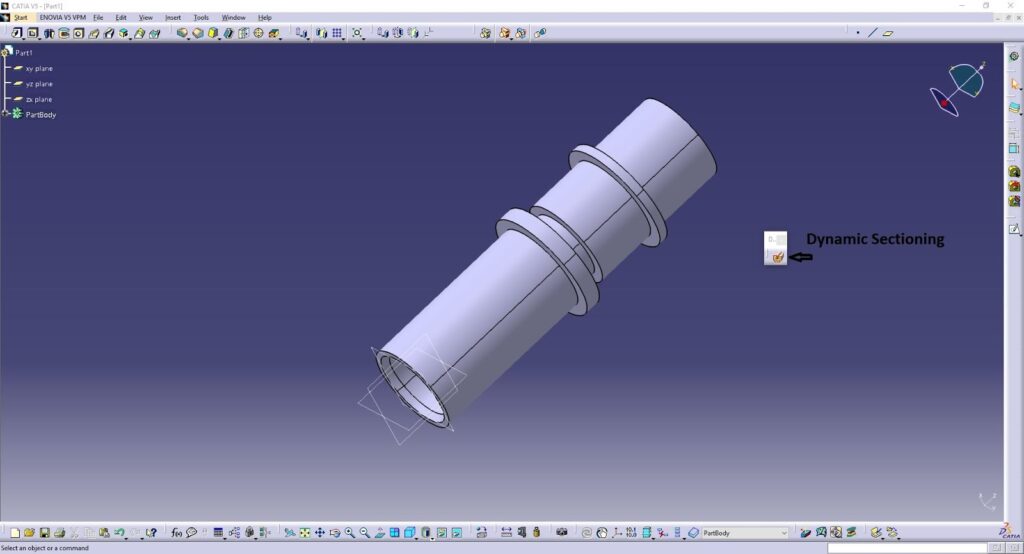

Utilisez la commande Section Dynamique (Dynamic Sectioning) pour confirmer que le solide est complet à l’intérieur.

3. Utilisez une convention de nommage cohérente.

Nommez clairement vos éléments géométriques et vos corps solides pour garder votre modèle bien organisé.

Problèmes Courants & Dépannage

1. Problème : Les écarts sont trop grands pour être joints

Solution : Découpez, étendez ou reconstruisez manuellement les éléments surfaciques pour respecter la tolérance, ou utilisez la commande Remplissage (Fill) dans la barre d’outils Opérations (Operations).

2. Problème : La commande Surface Fermée échoue

Solution : La surface n’est pas entièrement fermée. Utilisez les commandes Assemblage (Join) et Remplissage (Fill) pour modifier la surface et réessayez. Si vous utilisez une surface ouverte, assurez-vous que l’extrémité ouverte peut être fermée par une face plane.

3. Problème : La commande Surface Épaissie (Thick Surface) donne des résultats inattendus ou échoue

Solution : Vérifiez la courbure et la continuité de la surface. Essayez avec une valeur d’épaisseur plus petite ou retravaillez les zones problématiques à l’aide des outils de surfacique.

Tableau de Référence Rapide

Conclusion

En suivant cette méthode structurée, vous pouvez convertir avec succès des surfaces ouvertes ou fermées en éléments solides dans CATIA V5. Que vous ayez besoin de remplir un volume complexe ou d’ajouter une épaisseur à une surface, CATIA propose des outils puissants pour garantir une création de solide propre et fiable.
