Introduction
CATIA (Computer-Aided Three-dimensional Interactive Application) est un logiciel de CAO (Conception Assistée par Ordinateur) de premier plan utilisé par les ingénieurs et les concepteurs dans divers secteurs, notamment l’aérospatiale, l’automobile et le design industriel. L’une des caractéristiques clés qui rendent CATIA si puissant et polyvalent est son utilisation de workbenches.
Cette approche modulaire permet aux utilisateurs de passer efficacement d’un aspect de la conception et de l’ingénierie à un autre, améliorant ainsi la productivité et la collaboration.
Dans cet article, nous explorerons ce que sont les workbenches de CATIA, ce qu’ils font, comment ils fonctionnent et comment ils aident à optimiser le processus de conception.
Qu’est-ce que les Workbenches de CATIA ?
Les workbenches de CATIA sont des environnements spécialisés au sein de la suite logicielle CATIA, chacun conçu pour faciliter des aspects spécifiques du processus de développement de produits. Pensez aux workbenches comme à des ensembles d’outils uniques conçus pour gérer des tâches particulières, telles que le croquis, la modélisation de surfaces, la conception d’assemblages et l’analyse.
Ces workbenches vous permettent de passer facilement d’une étape à l’autre de la conception et de l’ingénierie, améliorant ainsi la productivité et la collaboration.
Que font les Workbenches de CATIA ?
Les workbenches de CATIA sont conçus pour répondre à des tâches spécifiques dans le processus de développement de produits. Chaque workbench offre un ensemble d’outils et de fonctionnalités uniques qui rationalisent les flux de travail et améliorent la productivité

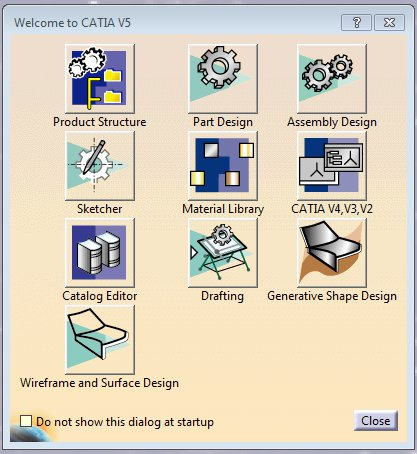

Voici une analyse plus approfondie de ce que font certains des principaux workbenches de CATIA :
Sketcher Workbench
C’est le point de départ pour la plupart des modèles 3D. Créez des croquis 2D qui servent de plan pour les fonctionnalités 3D. Les outils incluent des lignes, des arcs, des splines et des contraintes qui définissent la géométrie et les relations entre les éléments du croquis.
Workbench de Conception de Pièces
Ici, vous pouvez convertir des croquis en pièces 3D en utilisant des fonctionnalités telles que les extrusions, les révolutions, les congés et les chanfreins. Le workbench de conception de pièces se concentre sur la modélisation solide, permettant la création de composants détaillés et précis.
Workbench de Conception d’Assemblages
Ce workbench permet l’assemblage de plusieurs pièces en un produit cohérent. Les outils de positionnement, de contrainte et d’analyse des relations entre les pièces garantissent que vos assemblages fonctionnent correctement.
Workbench de Conception de Formes Génératives (GSD)
GSD est essentiel pour créer des formes et des surfaces complexes. Des outils avancés comme le balayage, le loft et le blend permettent de modéliser des géométries complexes souvent requises dans les conceptions automobiles et aérospatiales.
FreeStyle Workbench
Ce workbench est utilisé pour la modélisation de surfaces libres, idéale pour les conceptions esthétiques et ergonomiques. Il offre des outils pour créer et manipuler des surfaces avec un haut degré de flexibilité.
Workbench de Mise en Plan
Ce workbench transforme les modèles 3D en dessins techniques 2D. Il fournit des outils pour créer des dessins détaillés avec des dimensions, des annotations et des vues, essentiels pour la documentation de fabrication.
Workbench de Conception de Tôlerie
Conçu pour la conception de pièces en tôle, ce workbench inclut des outils pour créer des plis, des brides et des découpes, rationalisant la conception de composants typiquement utilisés dans les boîtiers et les supports.
Workbench d’Analyse Structurelle Générative (GSA)
Ce workbench est utilisé pour réaliser des analyses structurelles et des simulations. Il aide les ingénieurs à évaluer la résistance, la rigidité et la durabilité de leurs conceptions sous diverses conditions de charge.
Workbench de Cinématique
Il se concentre sur la simulation et l’analyse du mouvement des mécanismes et des assemblages. Les ingénieurs peuvent étudier comment les pièces se déplacent et interagissent, garantissant le bon fonctionnement des assemblages en mouvement.
Comment Fonctionnent les Workbenches de CATIA ?
Les workbenches de CATIA fonctionnent en fournissant une interface utilisateur et un ensemble d’outils spécifiquement conçus pour la tâche à accomplir. Lorsque vous passez à un autre workbench, la barre d’outils et les outils disponibles changent pour refléter les fonctionnalités de ce workbench. Cette approche modulaire vous permet de vous concentrer sur des aspects spécifiques de votre conception sans être submergé par des outils inutiles.
Par exemple, lorsque vous travaillez dans le workbench de conception de pièces, vous aurez accès à des outils pour créer des fonctionnalités solides. Si vous passez au workbench de conception de formes génératives, l’interface change pour fournir des outils de modélisation de surfaces.
Cette approche contextuelle rationalise le flux de travail en ne présentant que les outils pertinents pour la tâche en cours.
Comment les Workbenches de CATIA Aident-ils à Optimiser le Processus de Conception ?
Outils Spécifiques aux Tâches
Chaque workbench offre des outils adaptés à des tâches spécifiques, réduisant le temps passé à chercher le bon outil et minimisant la courbe d’apprentissage pour les nouveaux utilisateurs.
Intégration Transparente
Les workbenches sont intégrés dans l’environnement CATIA, permettant des transitions fluides entre les différentes étapes de la conception. Par exemple, vous pouvez commencer par un croquis dans le workbench de croquis, créer une pièce 3D dans le workbench de conception de pièces, assembler plusieurs pièces dans le workbench de conception d’assemblages, puis effectuer une analyse structurelle dans le workbench GSA.
Collaboration Améliorée
Différents membres de l’équipe peuvent travailler sur différents aspects d’un projet simultanément en utilisant leurs workbenches respectifs. Ce flux de travail parallèle améliore la collaboration et accélère le processus de conception global.
Précision et Qualité Améliorées
Les workbenches spécialisés offrent des outils avancés pour créer des conceptions précises et de haute qualité. Par exemple, le workbench GSD offre des outils de modélisation de surfaces sophistiqués qui garantissent la qualité esthétique et fonctionnelle des surfaces complexes.
Solution Complète
En couvrant tous les aspects du cycle de vie du développement de produits, de la conception initiale et de la conception à l’analyse et à la fabrication, les workbenches de CATIA offrent une solution complète qui réduit le besoin de multiples logiciels.
Augmenter les Workbenches de CATIA avec la Plateforme 3DEXPERIENCE
Les Workbenches de CATIA sont appelés Applications (ou Apps) dans 3DEXPERIENCE. Vous pouvez y accéder via la Boussole.
La plateforme 3DEXPERIENCE fournit un environnement unifié et basé sur le cloud qui intègre l’ensemble du cycle de vie du produit. Elle offre une gestion centralisée des données, garantissant la cohérence et réduisant les erreurs grâce à une source unique de vérité pour toutes les données du projet. Les outils de collaboration en temps réel permettent un travail d’équipe fluide à travers les géographies, facilitant l’ingénierie simultanée et accélérant la prise de décision.
L’accessibilité cloud garantit que les utilisateurs peuvent accéder à leurs applications et aux données du projet de n’importe où, soutenant le travail à distance et augmentant la flexibilité. Les capacités complètes de gestion du cycle de vie des produits (PLM) intègrent toutes les étapes du développement de produits, de la conception à la fabrication et à la maintenance, améliorant la traçabilité et garantissant la conformité aux normes industrielles.
Conclusion
Les workbenches de CATIA sont une pierre angulaire de la suite logicielle CATIA, offrant des environnements et des outils adaptés à chaque étape du processus de développement de produits. En offrant des fonctionnalités spécialisées et une intégration transparente, les workbenches aident à rationaliser les flux de travail, à améliorer la collaboration et à améliorer la qualité des conceptions. Que vous soyez en train de dessiner le concept initial, de modéliser des surfaces complexes, d’assembler des pièces ou de réaliser une analyse structurelle, les workbenches de CATIA permettent aux ingénieurs et aux concepteurs de concrétiser leurs idées de manière efficace et efficiente.
